Alineación en frío de hornos rotativos

La alineación en frío es el otro método para medición de alineación de hornos rotativos. Se debe llevar a cabo por fuera del horno, cuando está detenido, y a temperatura ambiente.

Ventajas:

• Es que es una medición de mucha precisión.
• Más económica que la alineación en caliente.
• Permite realizar un chequeo en paradas programadas.

Desventajas:

• No es un resultado del horno en regimen.
• La deformación de llantas y rodillos tienen una mayor incidencia en el resultado.

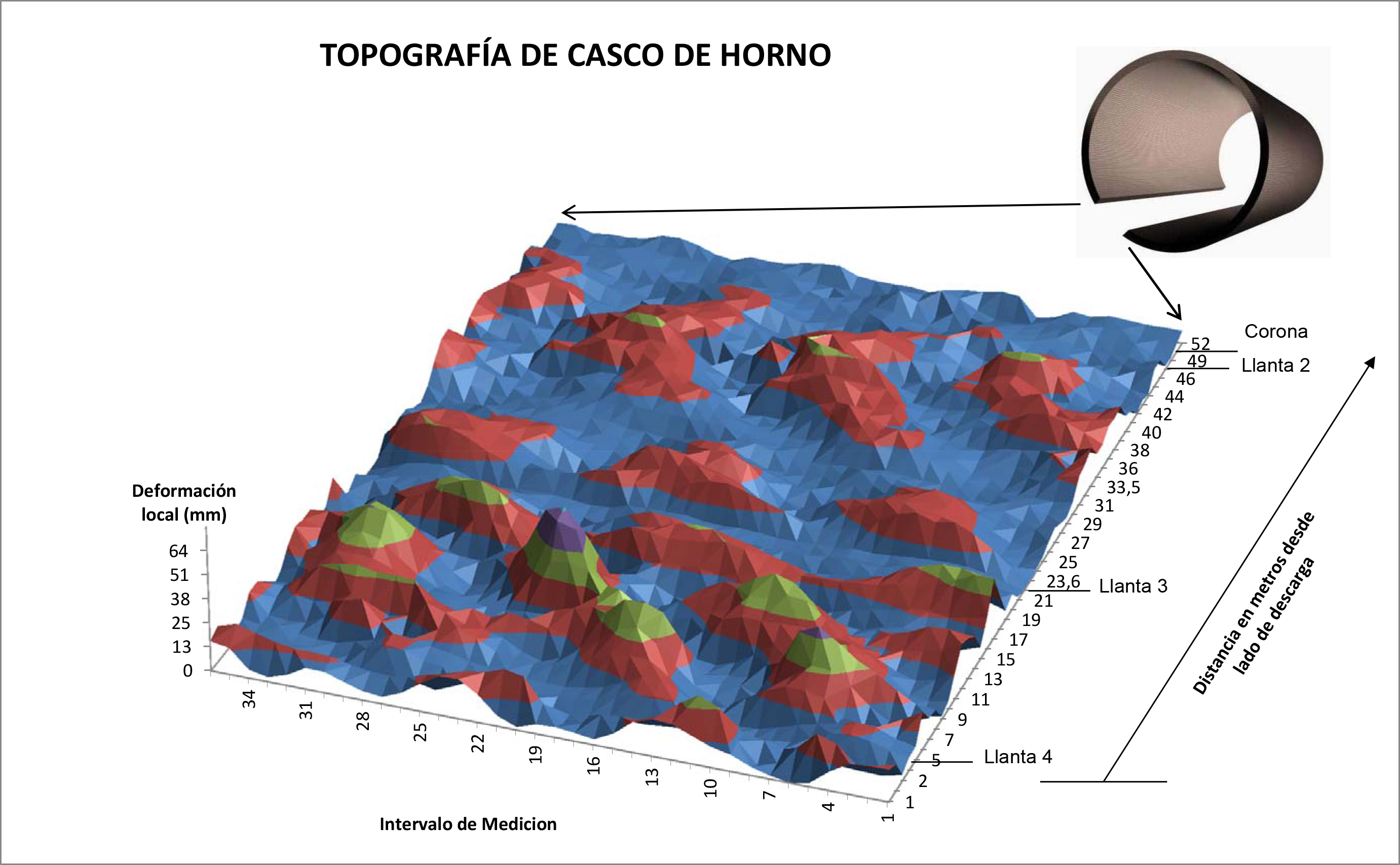

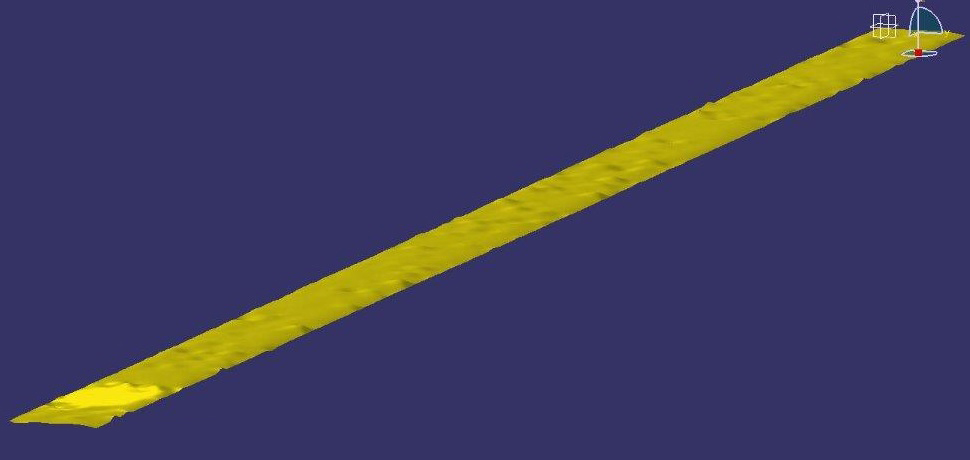

Topografía interna de casco de horno

Se realiza un plano Topográfico del Horno, con el cual se puede visualizar perfectamente las deformaciones del casco. Esta medición sirve para analizar causas de caída de refractario, sobre todo en lugares que desde el exterior no son accesibles, como en las zonas debajo de las llantas.

Esta medición se realiza con el horno parado y sin refractario.

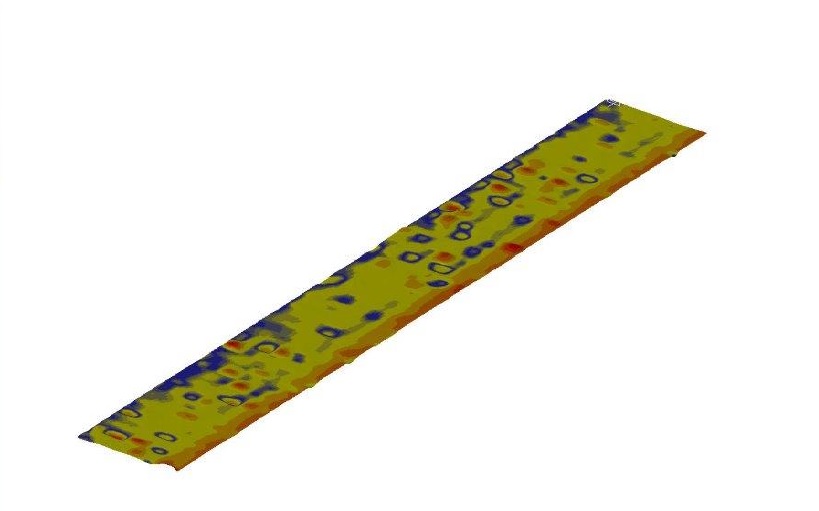

Topografía interna de virolas

La medición se realiza mediante un láser, con una densidad de 300 puntos por sección, con apreciación de 1mm.

Topografía externa de casco de horno

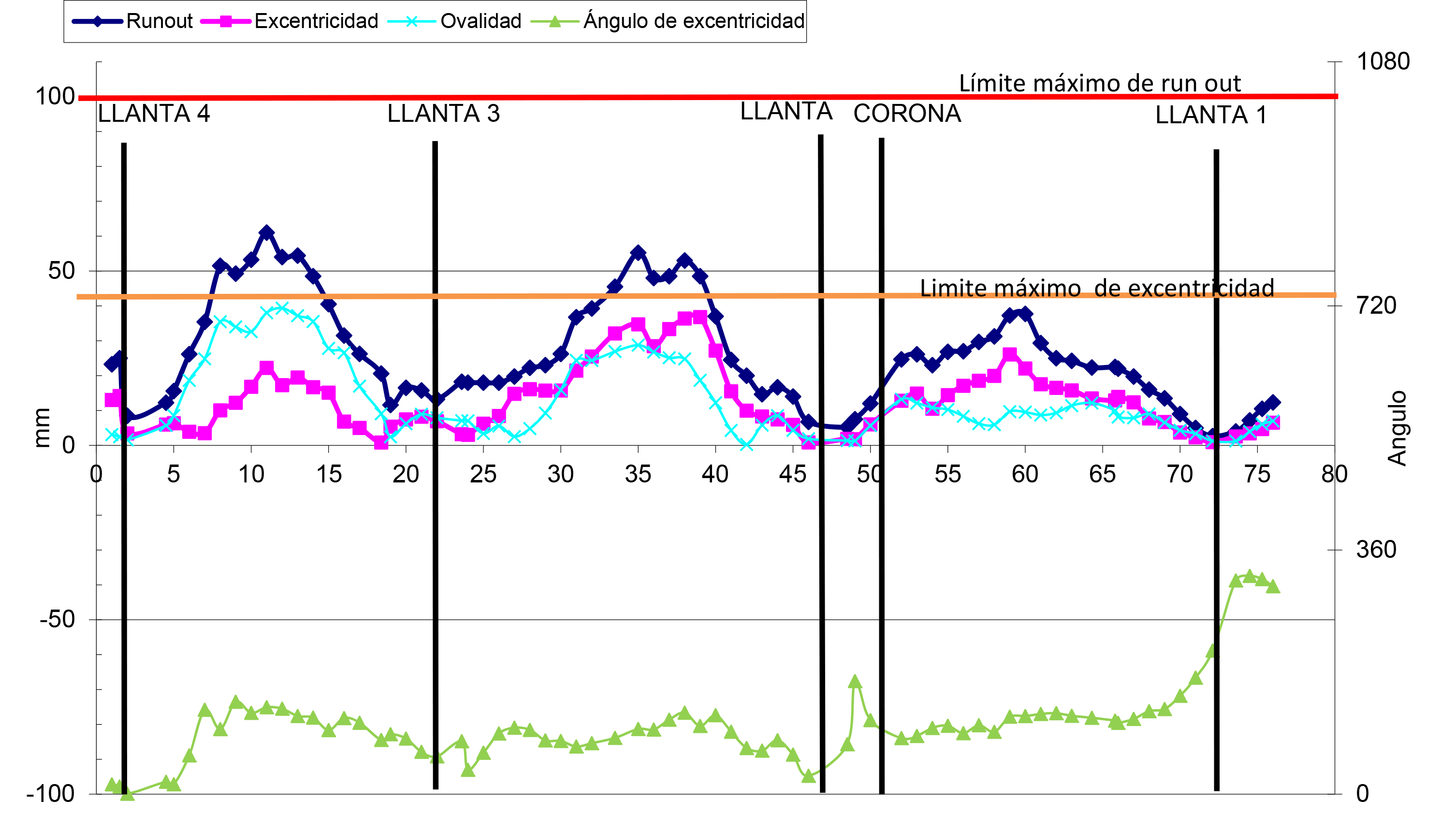

Esta medición permite definir el estado del casco del horno, el cual condiciona el comportamiento y vida útil de las llantas, rodillos y conjunto corona-piñón
Complementando ésta medición con la de flexión de ejes de rodillos, y alabeo de llantas, se puede detectar la existencia de cigüeñales en el horno, ya sean mecánicos o térmicos, y la consecuencia que tiene en los componentes del horno.
Todas las mediciones se realizan con láser desde el exterior con el horno en marcha.

Permite:

• Permite determinar la ubicación y el ángulo de ocurrencia de los cigüeñales térmicos y mecánicos sobre todo el horno.
• Apreciar las deformaciones locales del casco para planificar reparaciones en las zonas más afectadas.
• Determinación de los centros instantáneos de giro de las secciones del equipo rotativo.

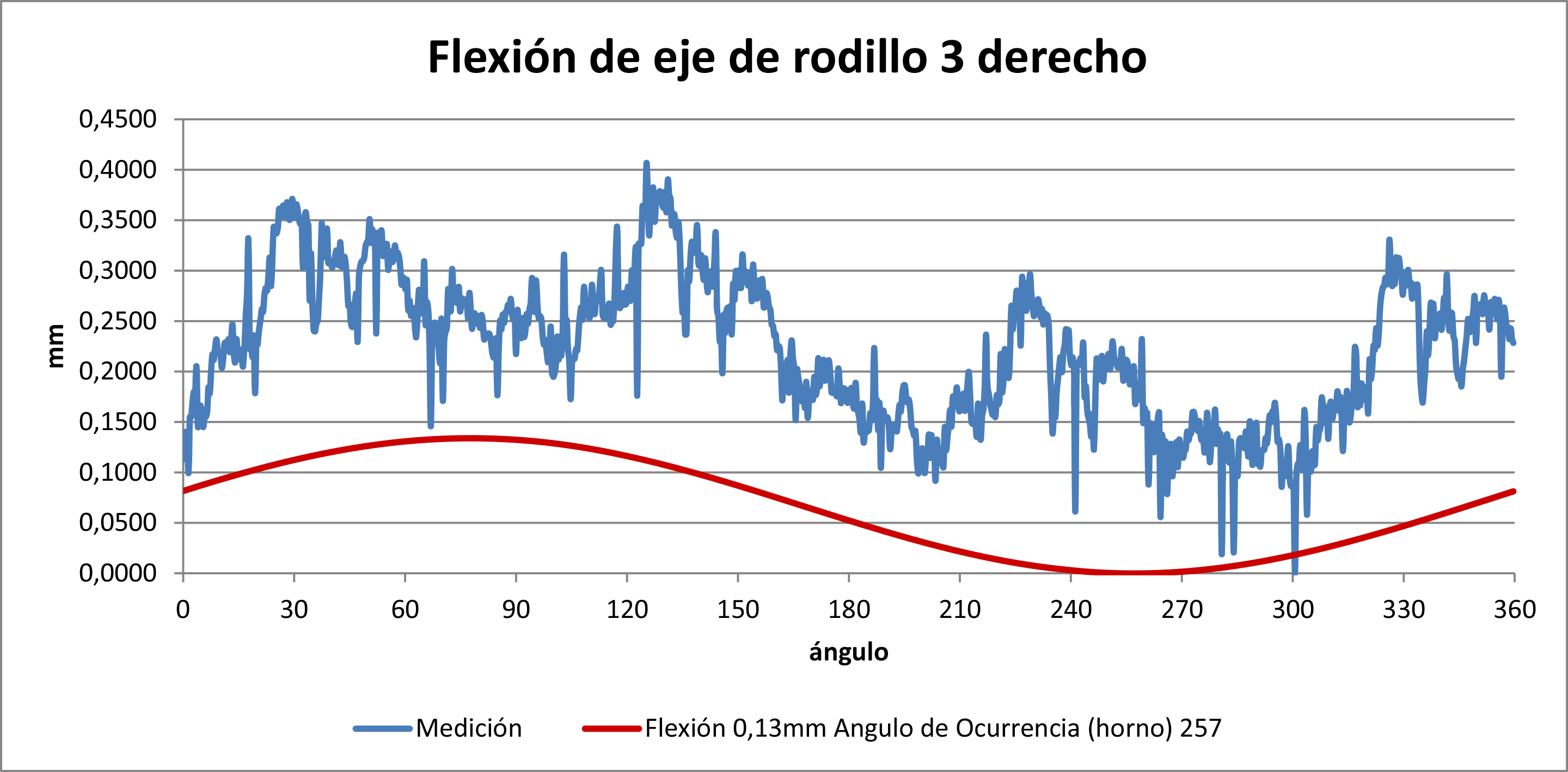

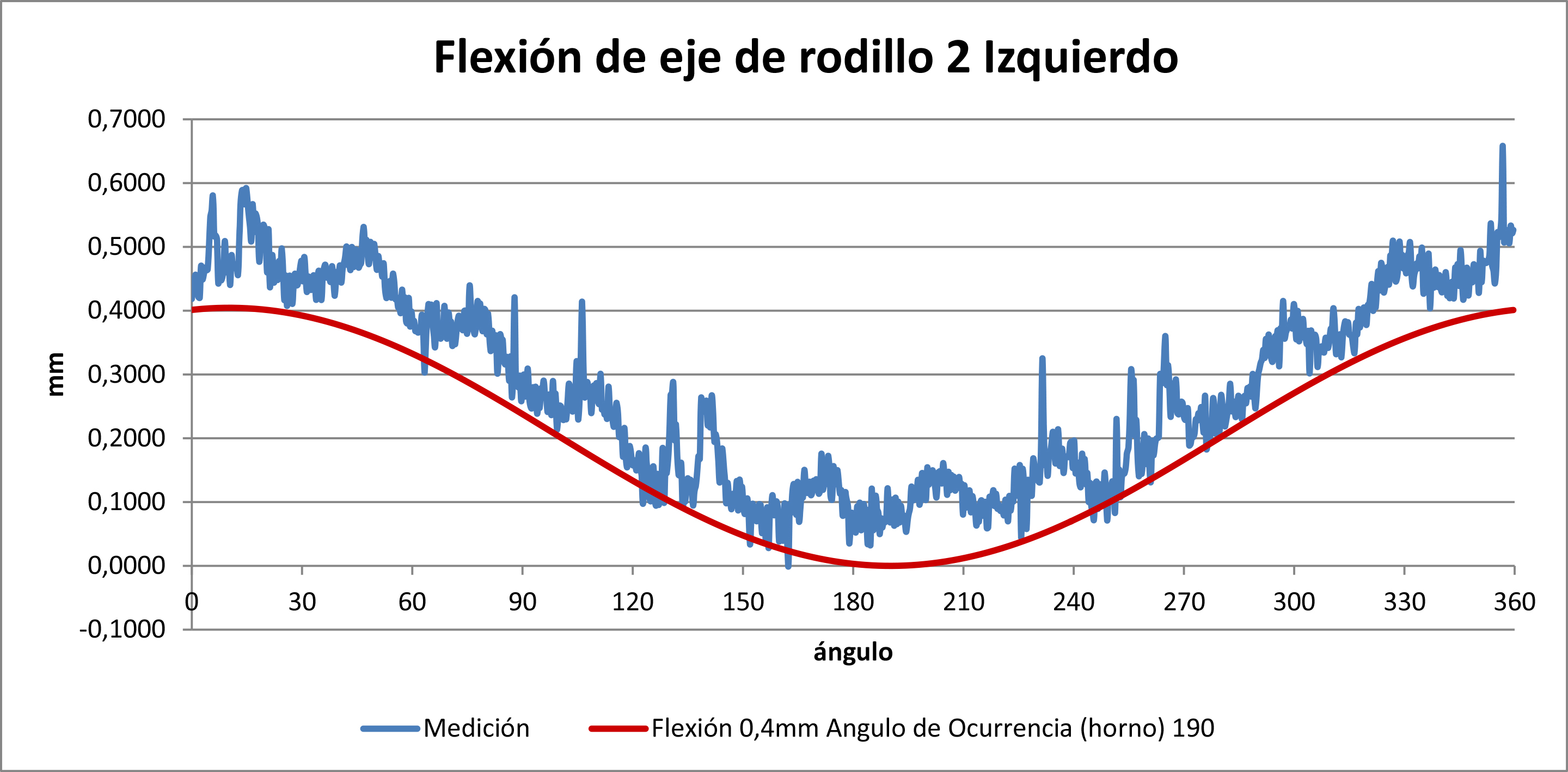

Medición de variación de flexión de ejes de rodillo de apoyo de horno

Por lo general deformaciones en el casco generan tensiones innecesarias y excesivas en los rodillos, reduciendo su vida útil e incluso pudiendo ocasionar roturas en el eje de los mismos. Esto implica altos costos de reparación, y altísimos costos en términos de producción por paradas de horno no planificadas. Es por esto que esta medición, se presenta como una valiosa herramienta para identificar las magnitudes de las fuerzas soportadas por cada rodillo, y de esta forma definir cursos de acción para reducir este stress.

Ésta medición, permite diagnosticar el estado de las variaciones de las flexiones de los ejes de rodillos soportes del horno, ángulo de ocurrencia, y las deformaciones de las superficies de rodaduras de los mismos. Permite además identificar esfuerzos producidos por posibles cigüeñales en el casco del horno.

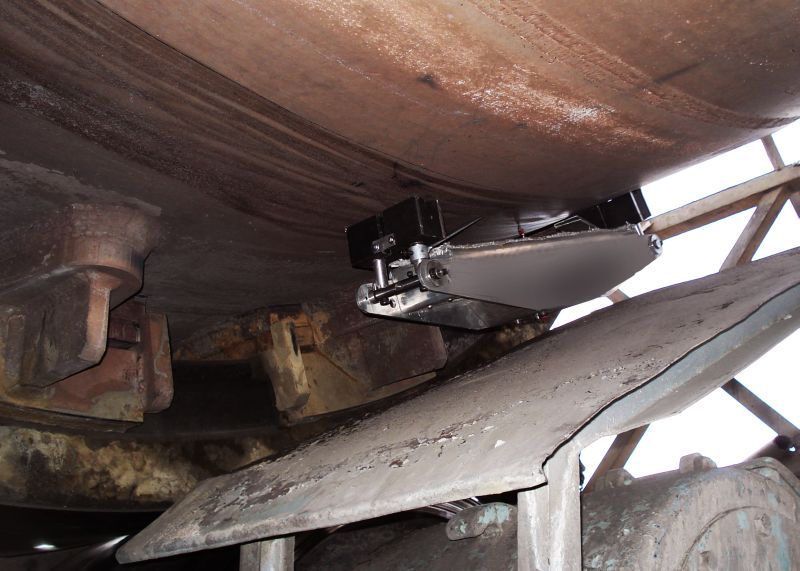

Shell Test electrónico para casco de horno

La duración del revestimiento refractario se encuentra influenciada sustancialmente por la condición mecánica del horno rotatorio. Es decir, por la distorsión producida en el casco en cada giro.

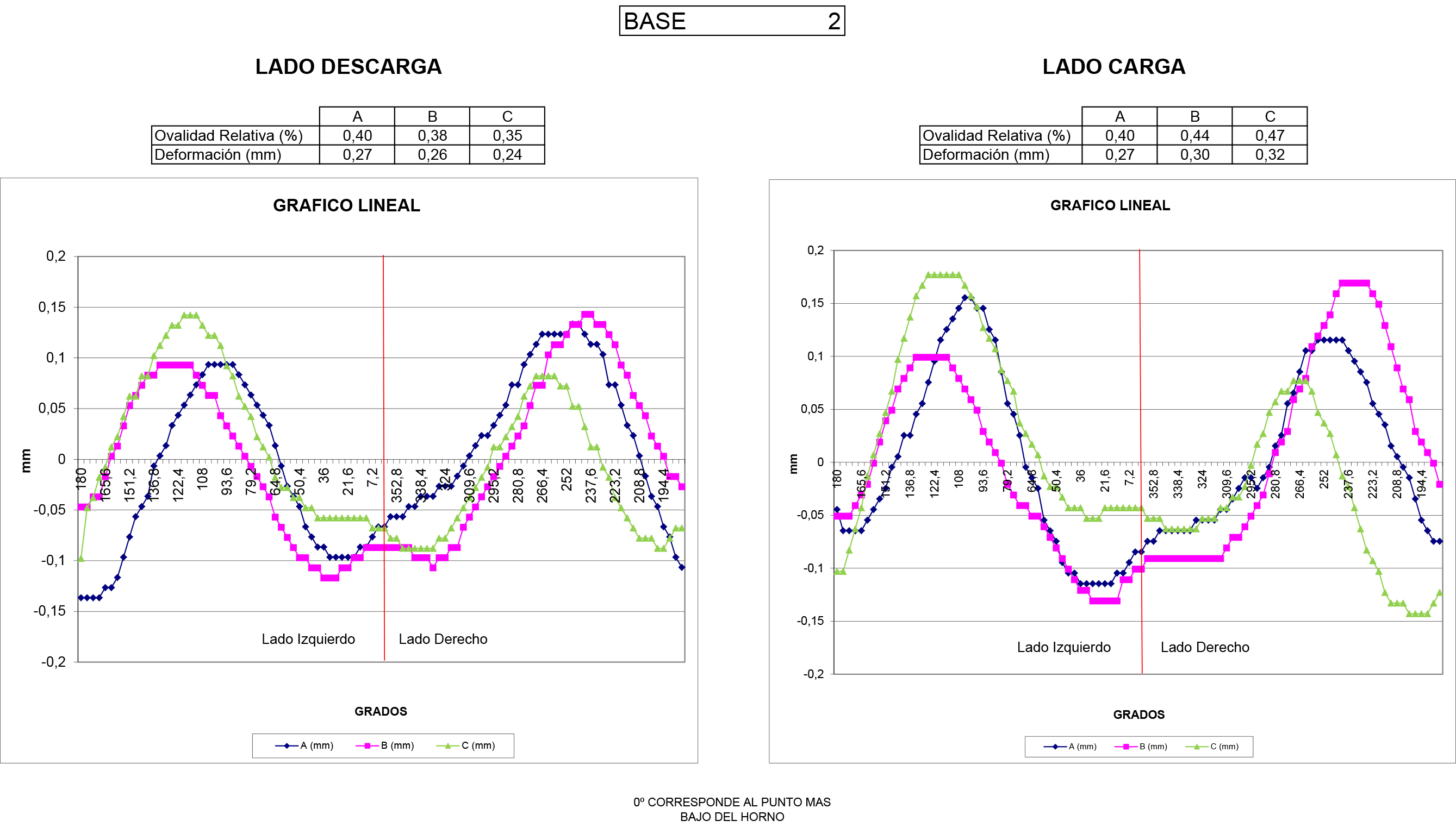

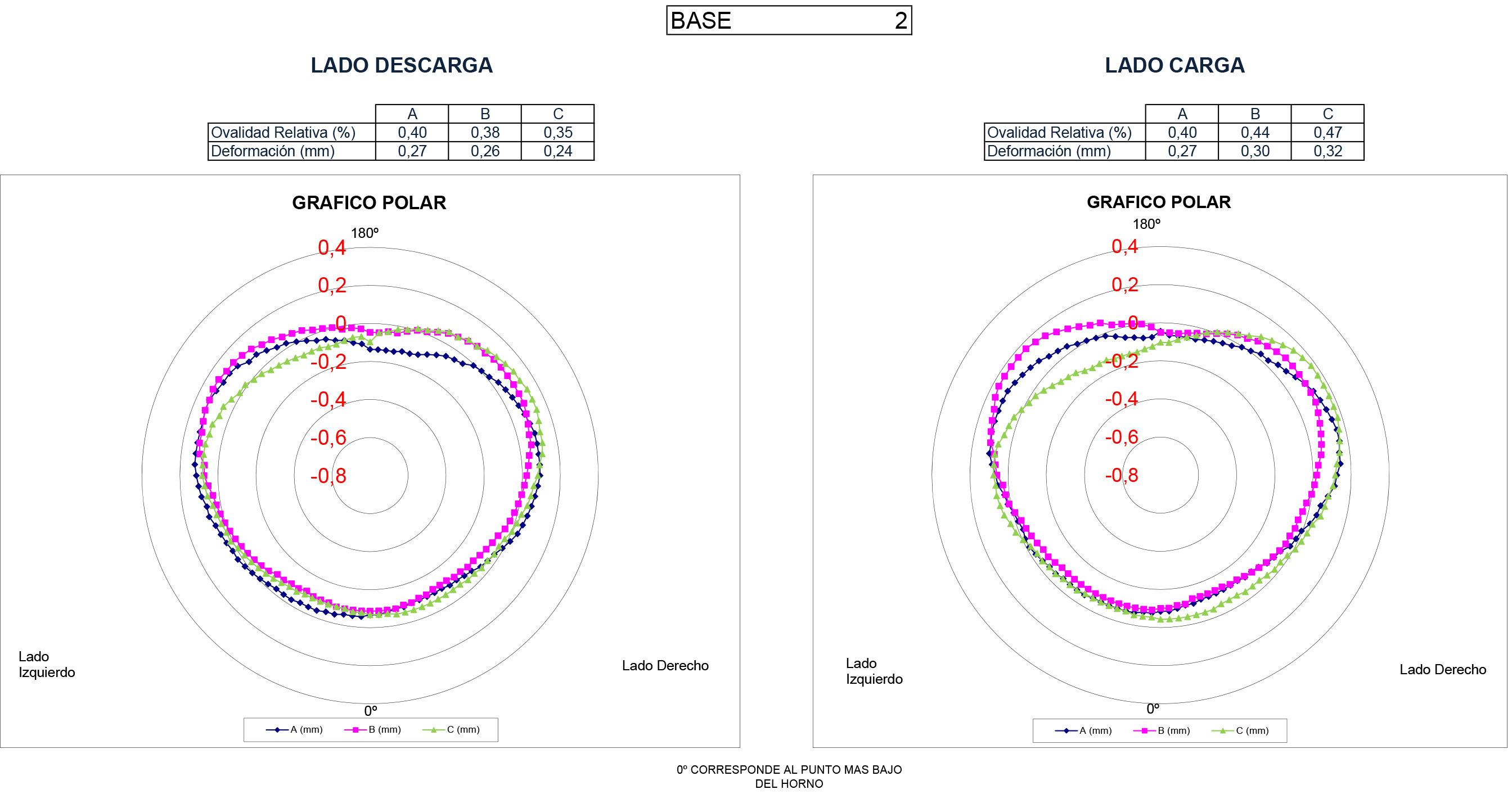

Esta medición determina el grado de deflexión del casco del horno mientras éste gira, indicando el grado de ovalización del casco y la distribución de esfuerzos entre rodillos del mismo apoyo. Un alto grado de ovalidad lleva a que el refractario reduzca su vida útil.

Medición de posición espacial de ejes de rodillos de apoyo de horno

La posición de los rodillos es de suma importancia en el comportamiento del horno. De esto dependen, no sólo los movimientos del horno, sino que tiene incidencias en la corona, piñón, y empujes axiales.

Para que los rodillos soportes del horno tengan un adecuado empuje, es necesario que, además de tener el mismo nivel que el horno, los ejes estén ubicados de forma paralela entre sí y con el cruce adecuado. De no ser así puede generar esfuerzos antagónicos, traduciéndose en calentamiento de cojinetes, llegando a comprometer la vida útil del mismo. Puede generar también deformación de rodillos y llantas.

Ésta medición permite definir:

• Posición vertical de los ejes de rodillos (nivel). Se deben comparar con el nivel del horno, y definir las correcciones necesarias.
• Posición Horizontal de los ejes de rodillos (cruce), en función de los cuales se puede planificar los ajustes necesarios para un adecuado balance en el empuje del horno.

Medición de niveles de chasis de rodillo

Como medición complementaria es útil medir el nivel de chasis de los soportes de los rodillos, ya que movimientos en los macizos pueden afectar el nivel de los mismos.

Esta medición es muy importante a los efectos de comparar el nivel de los chasis con el nivel teórico del horno. En caso de que la relación de los chasis donde se apoyan los rodillos soporte del horno no sean adecuados, pueden generar empujes inapropiados de los rodillos.

De ser necesario, se calculan los suplementos a colocar para lograr la nivelación.

Medición de accionamiento de equipos durante la marcha

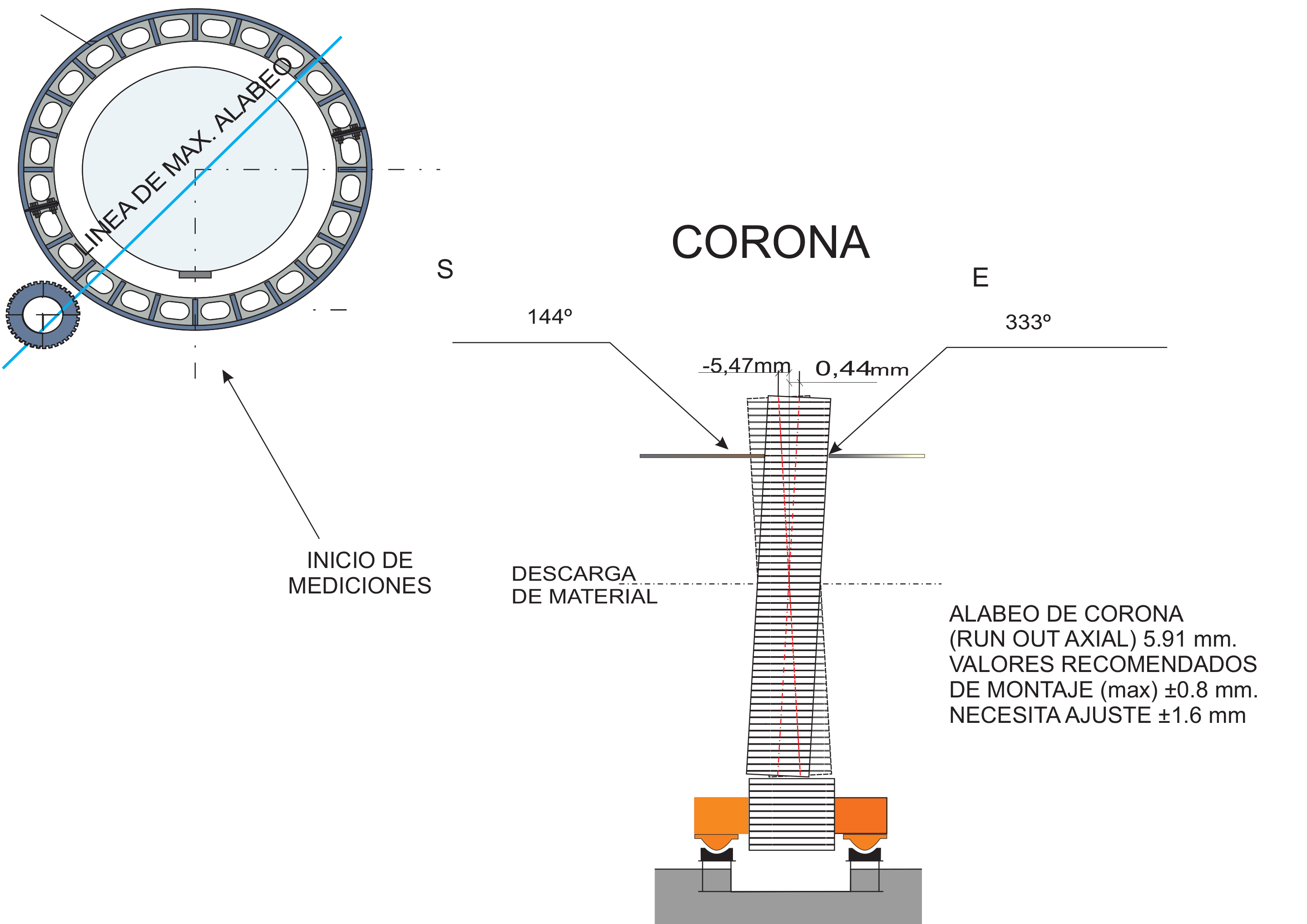

Alabeo de corona:

El alabeo que está fuera de los valores recomendados genera fatiga en los materiales de la corona, y un desgaste no aconsejado en dientes de corona y piñón.

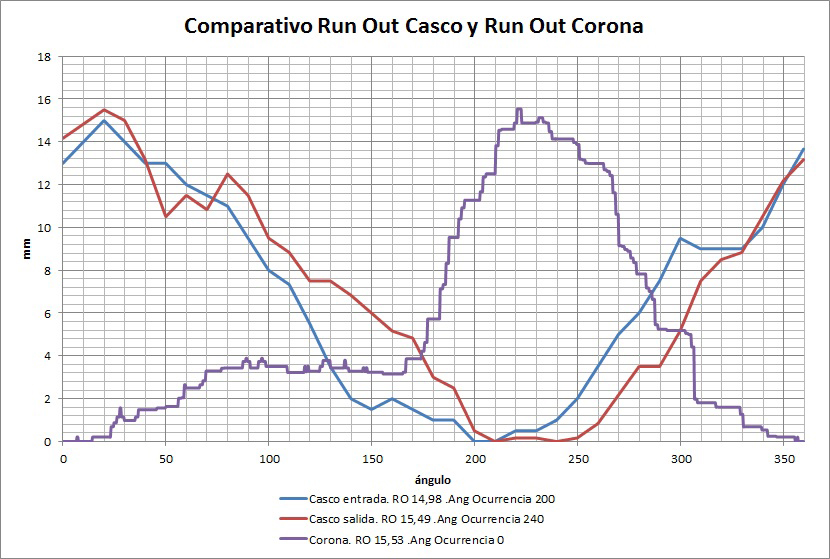

Run out de corona:

Valores no admisibles de Run Out en la corona de accionamiento generan un mayor consumo de energía, además, generan desgaste y fatiga innecesaria de los dientes del conjunto dentado.

Medición de migración de llantas de horno

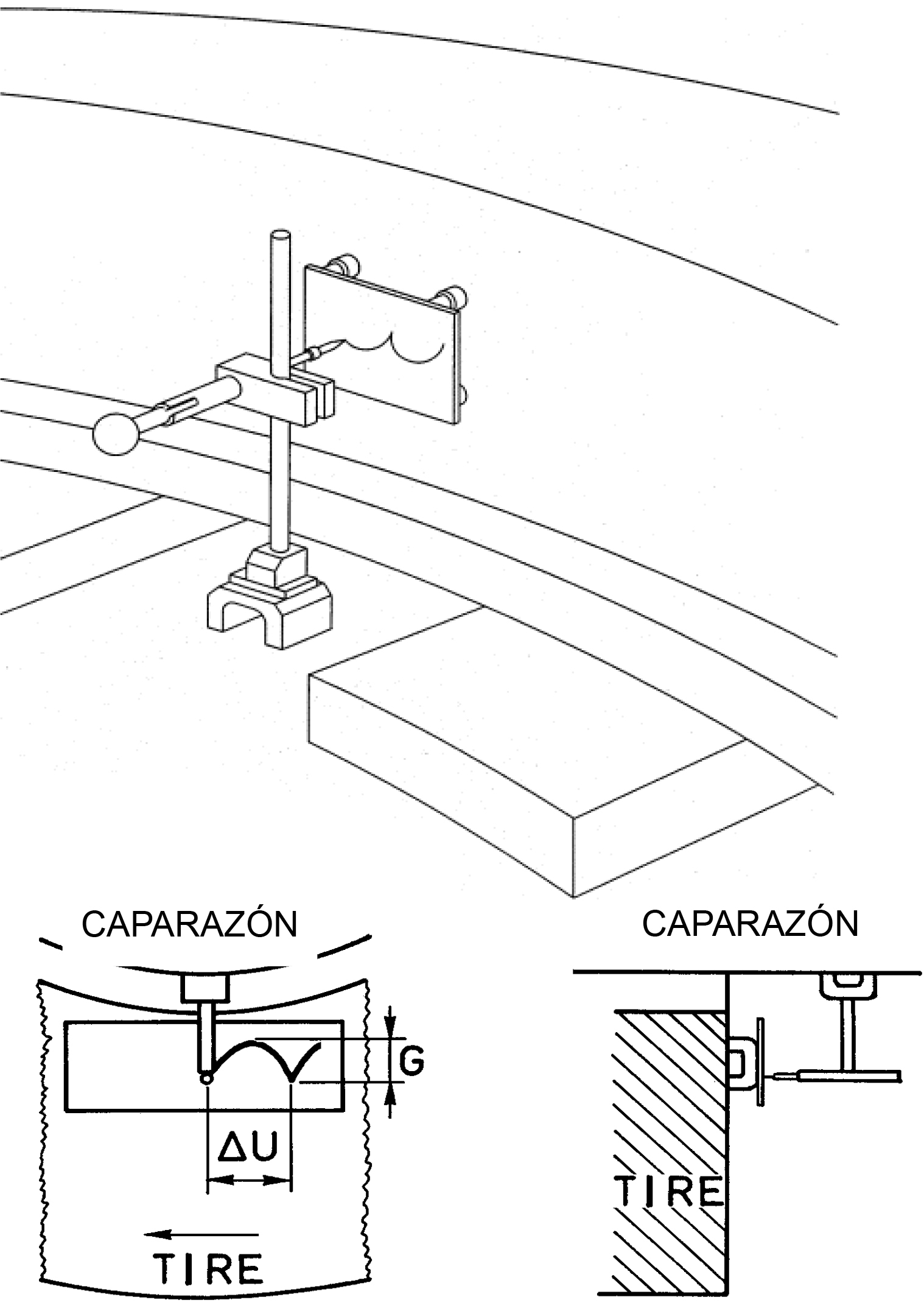

Método de OUBURG:

Con esta medición se grafica el desplazamiento relativo, y la luz existente entre el casco del horno y la llanta. Ayuda a determinar el cambio de suplementos entre casco y llanta.

Medición de diámetros de llantas y rodillos de apoyo de horno

A los fines de analizar la necesidad de torneado de llantas y rodillos, disponemos de equipos que permiten realizar la medición de desarrollo con el horno en movimiento.

De esta medición, surge si las deformaciones que presentan los mismos, implican la necesidad de ser mecanizados.

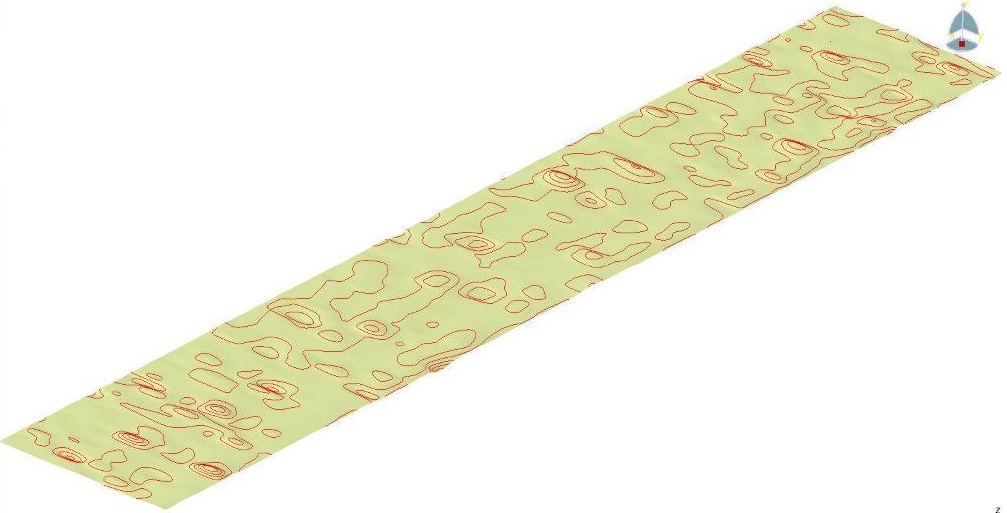

Topografía de llantas y rodillos apoyo de horno

Estas mediciones permiten diagnosticar en funcionamiento, la magnitud de las deformaciones de los rodillos de apoyo y determinar la necesidad del mecanizado de los mismos. Se efectúa con método de medición sin contacto y precisión de 0,02 mm, con una malla de 100mm x 50 mm”.

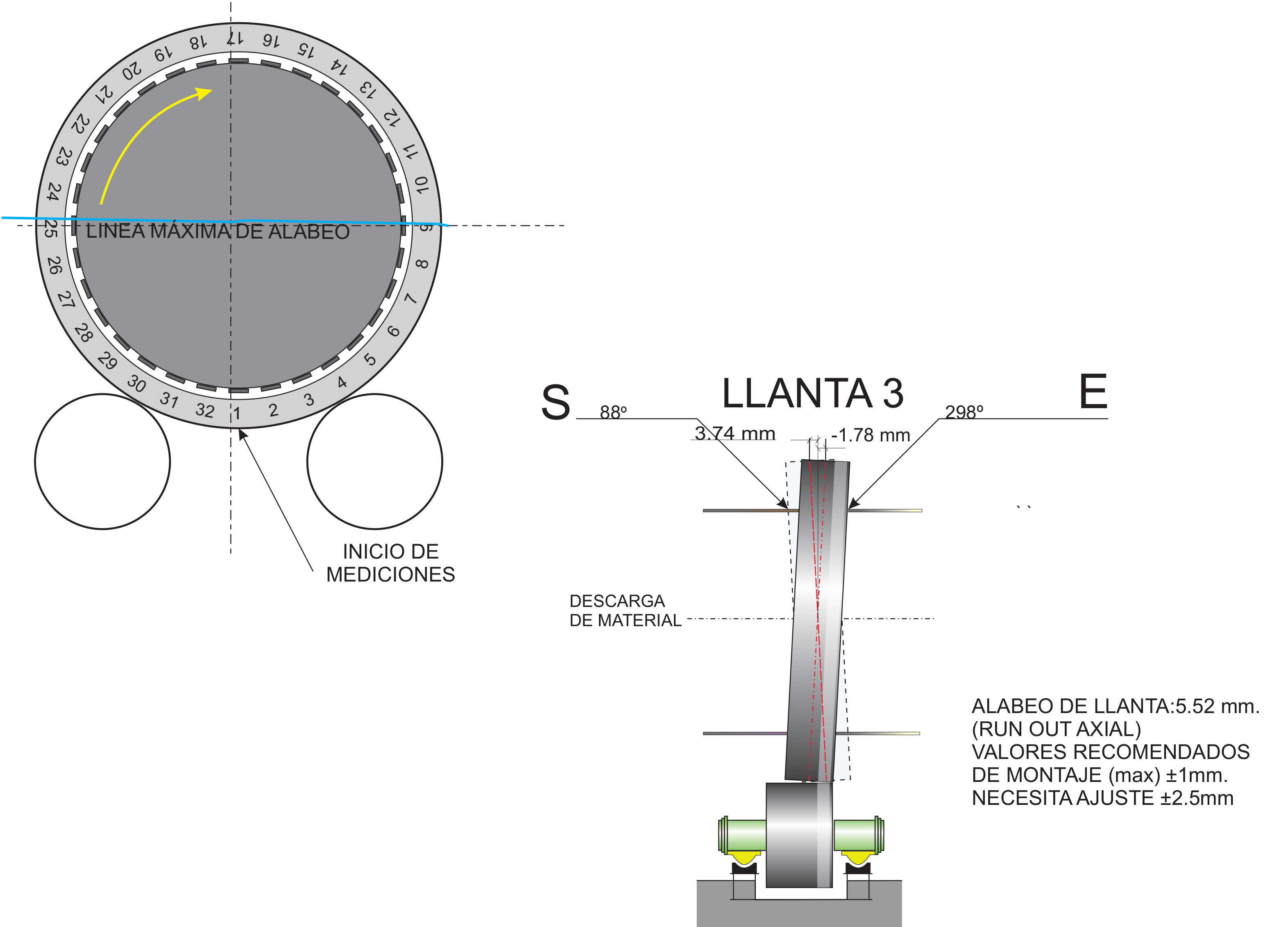

Medición de alabeo y run out de llantas

Alabeo de llanta:

El alabeo que está fuera de los valores recomendados genera desgastes no deseados en las superficies de rodaduras y esfuerzos en el casco. Además es un buen indicador de posibles cigüeñales en e horno.

Run Out de llanta:

En el caso de las llantas, el run out es un buen indicador del estado general del conjunto del casco en las zonas adyacentes.

Las mediciones se realizan con equipo computarizado, mediante mediciones sin contacto. Esto permite efectuar el diagnóstico del equipo en régimen normal de funcionamiento, obteniendo valores reales de trabajo sin afectar la producción.

Mediciones complementarias

Las mediciones anteriores se complementan con las siguientes para lograr un diagnostico mas preciso:

• Temperatura de casco, llantas, soportes y cojinetes de rodillos, temperatura del par cerrado.
• Distancia entre centros de rodillos e inclinación de sus soportes.
• Luz fondo de engrane.

Inspección visual de:

• Contacto de rodillos y llantas. Rodillos de empuje axial.
• Estado de suplementos y bloques de retención.
• Sellos de entrada y salida.
• Contacto de dientes de corona - piñón, (back lash, root clearance).
• Medición de nivel de chasis soportes.
